Size: approx. 3.2*2.5cm
Voltage: 3.3V, 5V
Ports: Digital Level
Output load voltage :0-24V
Output load current: <5A (1A above need to add heat sink)
Platform: for Arduino, for MCU, for ARM, for raspberry pie
Electronique et Microcontrôleurs, Capteurs & Modules, Moteurs et Robotique
Module MOSFET IRF520 0-24V
Availability:
2 en stock

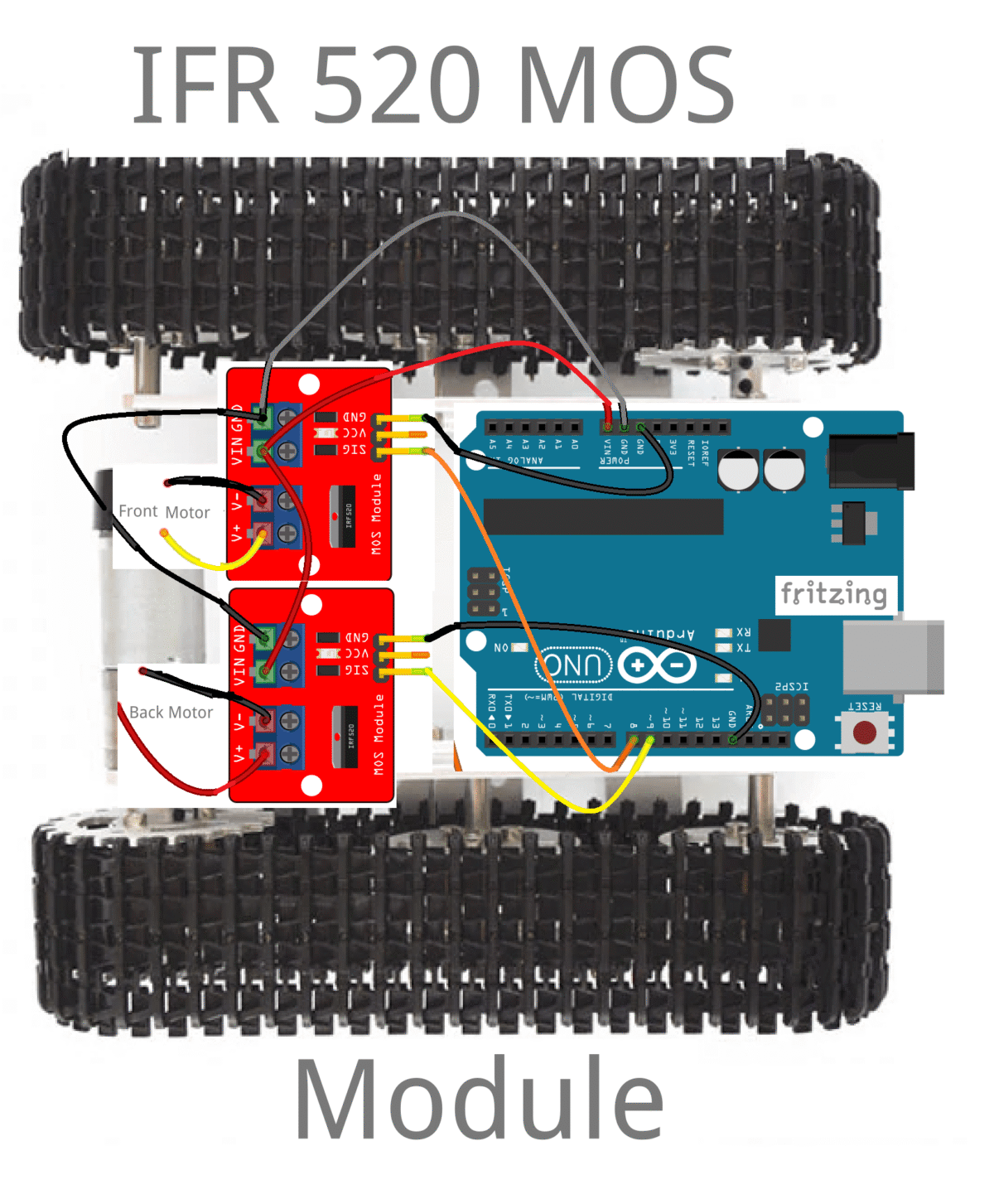

Courant de charge de sortie: <5A (1a au-dessus, il faut ajouter un dissipateur thermique) Plateforme: pour Arduino, MCU, ARM, raspberry pie En utilisant le MOS de puissance d'origine IRF520, vous pouvez ajuster la sortie PWM Pour Arduino drive jusqu'à 24V permet la charge, comme les lumières LED, les moteurs cc, les pompes miniatures, les électrovannes La LED de gradation PWM peut être utilisée pour obtenir une gradation en continu, moteur à vitesse variable
د.م. 55,00
2 en stock
Based on 0 reviews
Be the first to review “Module MOSFET IRF520 0-24V”
You must be logged in to post a review.
