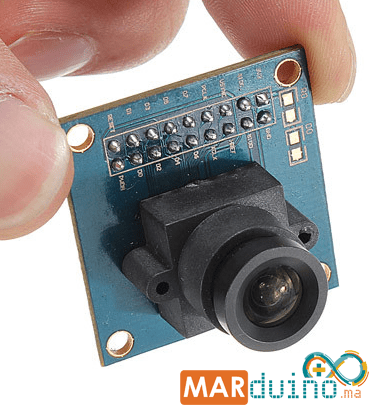

Camera OV7670 Pour Arduino

Le Module Caméra OV7670 est un petit capteur d’images, à fonctionnement basse tension, qui offre toutes les fonctions d’une puce unique caméra VGA et processeur d’image. Grâce à la commande de bus SCCB, le capteur peut émettre toutes les données de cadre, d’échantillonnage, et de diverses résolutions en 8 bits. L’image VGA obtenue peut atteindre jusqu’à un maximum de 30 images par seconde. Les utilisateurs peuvent totalement contrôler la qualité d’image, le format de données et le mode de transmission. Tout le processus des fonctions de traitement de l’image peut être effectué via l’interface de programmation du SCCB, y compris la courbe gamma, la balance des blancs, la saturation et la chroma.

Le capteur d’image OmmiVision applique la technologie de capteur unique, en réduisant ou en éliminant les défauts optiques ou électroniques tels que le bruit de motif fixe, l’effet de queue, le flottement, etc., pour améliorer la qualité de l’image et obtenir des images aux couleurs claires et stables.

• Matrice photosensible : 640 x 480
• • Tension en E/S : de 2,5 à 3 V (LDO interne pour alimentation en 1,8 V)
• Fonctionnement électrique : 60 mW/ 15 fps VGAYUV
• Mode veille : <20 μA
• Température opérationnelle : -30 à 70 °C
• Fonctionnement stable : de 0 à 50 °C
• Formats d’émission (8) : YUV/YCbCr4 : 2:2 RVB 565/555/444 GRB4 : 2:2 Données brutes RVB
• Taille d’optique : 0,42 cm (1/6 pouce)
• Champ de vision : 25 °
• Débit maximum : 30 fps en VGA
• Sensibilité : 1,3 V (lux/s)
• SNR : 46 dB
• Plage dynamique : 52 dB
• Mode de visualisation : progressif
• Exposition électronique : de 1 à 510 lignes
• Taille du pixel : 3,6 x 3,6 μm
• Courant d’obscurité : 12 mV/s à 60 °C

• Haute sensibilité convenant aux applications d’éclairage
• Basse tension appropriée pour les applications embarquées
• Interface SCCB standard compatible avec une interface I2C
• Détection automatique 50/60 Hz
